Изготовление "голавлиных" воблеров из пластика.

Технология изготовления воблеров схожа с описаной ранее технологией изготовления джерков, хотя и имеет некоторые отличия.
Для работы потребуются:
1. Круглогубцы
2. Пассатижи
3. Клей (я использую Cosmofen CA12 или клей 88)
4. Наждачная бумага, с абразивным покрытием разной зернистости
5. Нож канцелярский со сменными лезвиями
6. Лист бумаги
7. Линейка металлическая
8. Карандаш
9. Листы ПВХ unext 3 и 4 мм.
10. Проволока толщиной 0.8мм.
11. Элемент декора-глаза.
12. Органическое стекло или прозрачный пластик толщиной 1 мм.
Техпроцесс...
1. На листах пвх рисуем контуры будущей приманки, и вырезаем канцелярским ножом. Получаются две заготовки разной толщины.
2. Склеиваем между собой заготовки.
3. С помощью шкурки придаём полученному форму , напоминающую спинку жучка. Прорезаем контуры крыльев и головогруди... Нижняя плоская часть остаётся необработанной.
4. Выбирается и отмечается геометрический центр и центр масс приманки. Что это -можно прочитать здесь , но в отличие от джерков, делается это не в вертикальной, а в горизонтальной плоскости. В зависимости от того, какая игра приманки планируется, петельку-точку крепления тройника, отмечаем либо ближе к геометрическому центру, либо дальше от него. Само собой оконечности приманки и планируемая точка должны находиться в диаметральной плоскости.
5. С помощью пассатижей и круглогубцев формируем арматуру приманки. Мне показалось, что удобнее, если носовая петелька будет параллельна плоскости приманки, т.е развёрнута от привычного положения на 90 градусов, как это выполнено на правой приманке с фотографии.Брюшная петелька отгибается вниз под 45 градусов...
6. С помощью ножа, по контуру имеющейся верхней части, из 3 мм. пвх, вырезаем "брюшко". Оно выполняется не во всю длину, а только от носовой части до точки крепления тройника.
7.С внутренней стороны в "брюшке" прорезается паз под арматуру.
8. Склеиваем спинку и брюшко с вложенной арматурой между собой.
9. Придаём прианке окончательную форму.
10. Из органического стекла, или другого прозрачного пластика вырезаем лопатку воблера.
11. Размечаем место крепления лопатки и угол её наклона.
12. С помощью канцелярского ножа прорезаем в брюшке паз под лопатку.
13. Вклеиваем лопатку.

По сути - воблер готов. На этом этапе проводится доводка... для этого воблер оснащается, и делается пробный прогон в ванне. При необходимости игру можно скорректировать отгибом носовой петельки и увеличением или уменьшением веса оснастки.

14. Корпус воблера окрашивается.
15. вклеиваются глаза.
16. Накладывается 3 слоя лака.

Далее, опять, в ванную... а потом на рыбалку.
Всё.





)

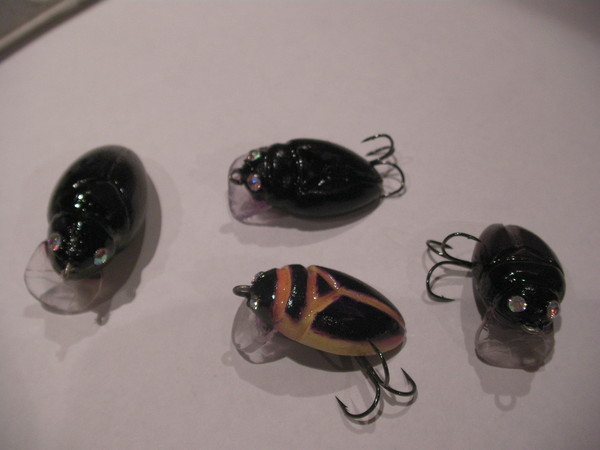

Их стало больше...

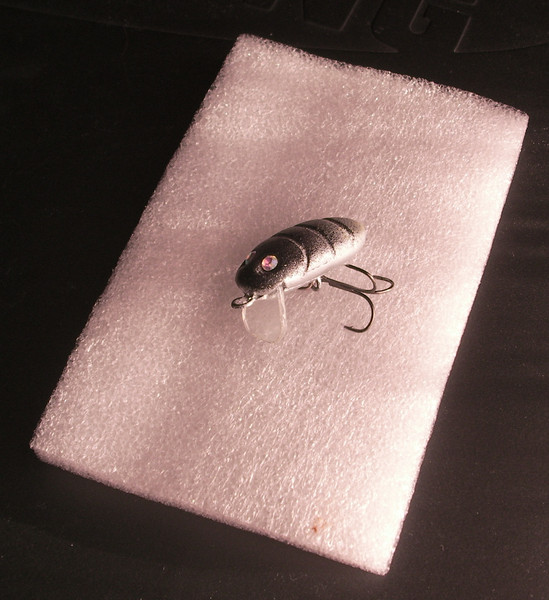

Реплика по мативам Nories Crankin Pupa

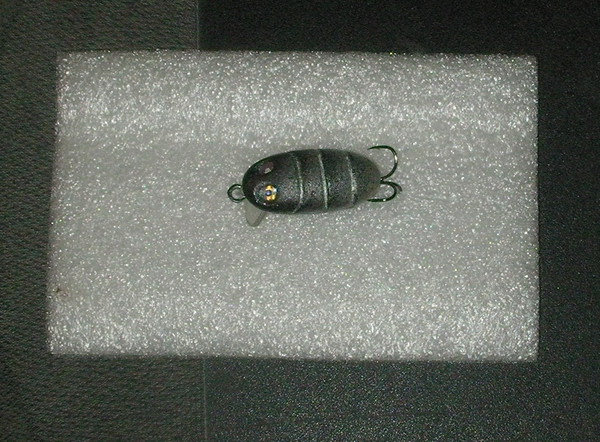

Оригинал:

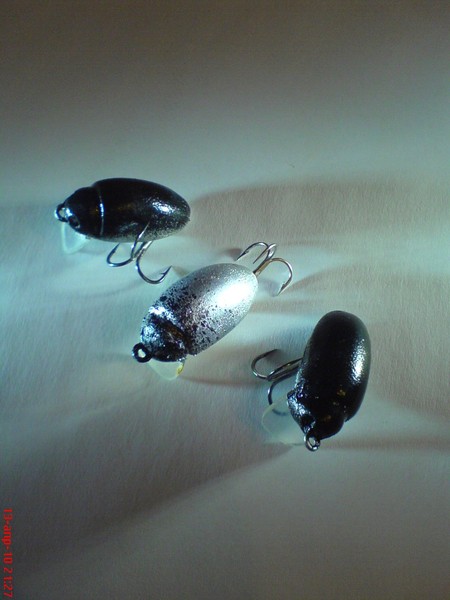

А эт чё получилось....

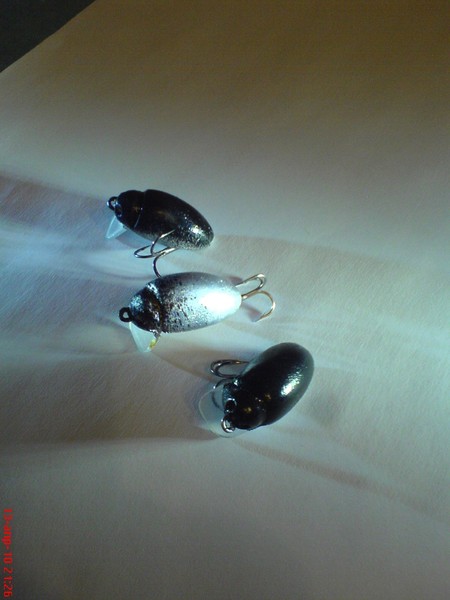

Крайние тонущие, средний плавающий....
Вес 2г. . длина 30 мм.







Категория: Мои самоделки | Добавил: Lin (20.02.2011)
Просмотров: 3229 | Теги: спиннинг, воблер самоделка, голавлиный воблер, самоделка, воблер, изготовление воблеров, Голавль, воблер на голавля, голавлик, воблеры фото
